Магнитные компенсаторы

Компания НЕВА-Техника изготавливает следующие виды компенсационных магнитов для сварки намагниченных стыков труб:

1. Магнит компенсационный постоянный НЕВА МКП-3.
2. Магнит компенсационный регулируемый НЕВА МКР-1.

Для размагничивания и сварки намагниченных труб при ремонте магистральных газопроводов используют магнитные компенсаторы, которые обеспечивают локальное размагничивание стыка труб на время выполнения сварки коренного шва.

Магниты компенсационные — описание

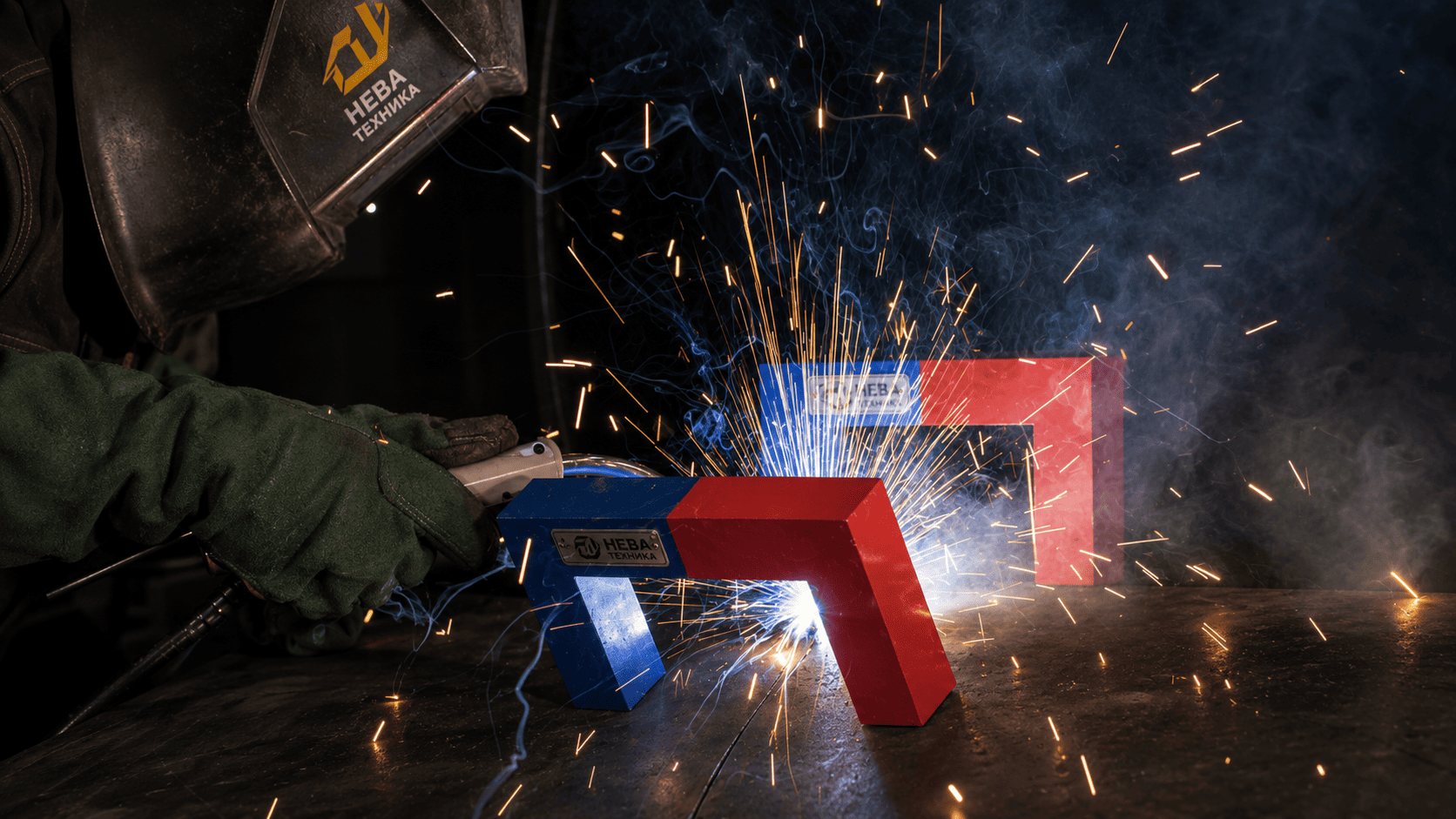

Компенсационный магнит представляет собой П-образный постоянный магнит с размером окна достаточным для установки трубных центраторов. Магнит обеспечивает компенсацию остаточного магнитного поля трубы на локальном участке вдоль стыка. По мере заварки стыка магнит передвигается на непроваренный участок.

Для размагничивания локального участка необходимо установить магниты таким образом, чтобы стык находился посередине между его полюсами, при этом его магнитное поле должно быть направлено в противоположную сторону остаточному полю трубы.

В случае недостаточной компенсации необходимо поставить второй магнит. Регулировка величины компенсируемого магнитного поля осуществляется изменением расстояния между магнитами. Некоторые модели могут иметь механическую регулировку магнитной силы для быстрой компенсации остаточной намагниченности трубы.

Примеры выпускаемых магнитов

• Магнит компенсационный МКР-1;
• Магнит компенсационный МКП-3;
• Магнитные компенсаторы МС-1.

Преимущества магнитных компенсаторов

• Отсутствие проводов, для работы не требуется подключение к источникам электроэнергии;
• Не требуют технического обслуживания;
• Длительный срок эксплуатации.

Недостатки магнитных компенсаторов

• Требуется постоянная перестановка и настройки величины магнитного поля, что существенно затягивает процесс сварки;
•  Неудобство и сложность настройки компенсирующего магнитного поля;
•  Не обеспечивается точная регулировка поля;
•  Компенсация намагниченности только в ограниченном диапазоне полей;
•  Компенсируют поле на небольшом участке стыка труб — 50–100 мм.

Устройства локальной компенсации магнитного поля труб

Ручные устройства представляют собой электромагниты, питание которых осуществляется от сети переменного тока (220В) или сети постоянного тока (бортовой сети автомобиля или специальных источников питания). Электромагниты обеспечивают локальное размагничивание участка на расстоянии 100–150 мм вдоль стыка.

Электро- магнит для размагничивания труб, как правило, имеет незначительный вес и низкое энергопотребление. Устройства удобны при эксплуатации и удерживается на трубе прижимными магнитами, исключающими самопроизвольный отрыв от поверхности трубы после отключения питания. В то же время при умеренном усилии устройство может перемещаться вдоль свариваемого стыка.

Регулировка магнитного поля может осуществляться вручную при использовании обычного магнитометра или автоматически при размещении в стыке датчика намагниченности.

Примеры выпускаемых компенсационных электромагнитов

• УСНТ-1;
• НЕВА MD-LS220;
• ЛАБС-7Тесла.

Преимущества устройств локальной компенсации

• Малая потребляемая мощность;
• Не требуется подготовленный персонал;
•  Прост и безопасен в эксплуатации.

Недостатки устройств локальной компенсации

• Необходима постоянная перестановка вдоль сварного шва каждые 100–150 мм;
• При каждой перестановке требуется настройка размагничивающего поля;
• Имеет ограничение по мощности размагничивающего поля.

Применение мобильных размагничивающих устройств в процессе ремонта магистральных трубопроводов описано здесь.
