Методы обеспечения эксплуатационной надежности магистральных газопроводов

Одной из важнейших проблем развития газовой промышленности РФ является повышение уровня эксплуатационной надежности магистральных газопроводов (МГ) с целью обеспечения запланированных объемов поставок газа отечественным и зарубежным потребителям. Главная задача, которая должна быть решена на этом пути – это надежное функционирование магистральных газопроводов за счет разработки и внедрения комплекса плановых мероприятий и предупредительных ремонтов, в том числе капитальных.

Решению проблем строительства, эксплуатации и капитального ремонта МГ посвящены научные работы многих ученых, труды которых являются основополагающими в решении методологических вопросов, связанных с эксплуатацией и капитальным ремонтом магистральных газопроводов. Вместе с тем, проблемы эксплуатации газотранспортной системы России на современном этапе ее развития требуют разработки новых мероприятий в области организации ремонтных работ, технологий их производства и переоборудования ремонтных подразделений для обеспечения надежного функционирования объектов транспорта газа.

Стратегия технического обслуживания и восстановления эксплуатационных параметров газопроводов имеет в настоящее время огромное значение. Это связано с тем, что в условиях реализации рыночных отношений возникает острая необходимость в новом подходе к ремонту магистральных газопроводов в части установления приоритетности вывода определенных участков МГ в капитальный ремонт и проведения ремонта без прекращения перекачки продукта по действующим газопроводам.

Известные технологии ремонта линейной части МГ, в том числе связанные с их масштабной переизоляцией, имеют достаточно ограниченную область применения. В основном, традиционные технологические решения применяются на участках трассы, где местность имеет спокойный рельеф или на ней отсутствует заболоченность. В сложных инженерно-геологических условиях в отсутствии эффективных технологий капитального ремонта приходится прокладывать новые нитки газопроводов взамен устаревших, что связано с колоссальными затратами. Чтобы существенно сократить эти издержки, необходимо применение таких технических решений, которые обеспечивают выполнение ремонта газопроводов в различных природно-климатических условиях.

При этом необходимо подробно проанализировать процессы подготовки и принятия решений для выполнения ремонтных работ, это: вскрытие газопровода и разработка околотрубной траншеи, подъемно-очистные работы, ремонт трубы, подготовка поверхности газопровода, нанесение нового антикоррозионного покрытия, подбивка и засыпка грунта, контроль качества.

Главным стратегическим направлением ремонта МГ остается обеспечение эксплуатационной надежности единой системы газоснабжения (ЕСГ) России с гарантированной поставкой потребителю расчетных объемов газа. Практика эксплуатации и ремонта МГ показывает, что в современных условиях следует исходить из следующих основных и взаимосвязанных между собой направлений развития ремонта МГ:
- техническая диагностика;
- приоритетность вывода участков МГ в капитальный ремонт;
- капитальный ремонт газопроводов;
- ремонт газопроводов без прекращения подачи газа;
- организационная структура выполнения ремонтно-строительных работ;
- контроль качества производства работ в процессе ремонта.

Внедрение новой концепции ремонта газопроводов невозможно без развития и применения внутритрубной диагностики магистральных газопроводов, объемы которой неуклонно растут каждый год. Однако использование внутритрубных магнитных снарядов для диагностики приводит к высокой остаточной намагниченности магистральных труб и затруднения и/или невозможности проведения сварки их торцов во время ремонтно-восстановительных работ.

Поэтому внедрение новых концепций ремонта газопроводов, обеспечивающих повышение эксплуатационной надежности системы газоснабжения, не возможно без оснащения и использования ремонтными подразделениями установок размагничивания труб. Размагничивание труб устраняет магнитное дутье электродуги и предотвращает появление дефектов сварного шва в виде пор, непроваров, шлаковых включений.

Определяющими направлениями развития принципов подготовки и принятия решений капитального ремонта МГ в условиях реализации информационных технологий в настоящее время являются:
- определение и сортировка участков МГ для капитального ремонта, которое базируется на выборе критериев и принципов ранжирования участков газопроводов по степени коррозионной опасности;
- ремонт газопроводов без прекращения подачи газа, основанный на разработке, создании и внедрении эффективных технологий, материалов и конструкций, позволяющих производить ремонтные работы на газопроводах без остановки перекачки газа, с минимальным риском.

Основными критериями выбора участков МГ при определении приоритетности их вывода в капитальный ремонт являются:

- степень важности газопровода по функциональному назначению;
- техническое состояние газопровода;
- условия эксплуатации газопровода;
- оценка последствий вывода участка газопровода в капитальный ремонт.

Основные принципы выборки участков МГ, подлежащих выводу в капитальный ремонт, должны исходить из:
- закономерностей возникновения предаварийных ситуаций на газопроводах;
- анализа статистики отказов;
- результатов технической диагностики, основанной на внутритрубной дефектоскопии.

Анализ статистики отказов и результатов внутритрубной дефектоскопии показывает, что наиболее значимыми по величине и стабильными во времени являются коррозионные отказы газопроводов. Каждая третья авария магистрального газопровода происходит по причине коррозии. Поэтому первоочередной задачей для газовой отрасли является дифференциация газопроводов по степени коррозионного износа. За последние годы в РФ разработаны ГОСТы по классификации участков магистральных газопроводов по трем степеням коррозионной опасности. Определены критерии и предложены способы выявления участков высокой, повышенной и умеренной коррозионной опасности, а так же внесены изменения в правила технической эксплуатации магистральных газопроводов. Все это позволяет обоснованно сформулировать программы и методы капитальных (выборочных) ремонтов газопроводов без аварийных остановов и срыва поставок газа потребителям.

Наряду с приоритетностью вывода участков МГ в капитальный ремонт важнейшим направлением повышение уровня эксплуатационной надежности магистральных газопроводов является внедрение методов ремонтно-восстановительных работ на газопроводах без прекращения подачи газа. К таким методам относятся: ремонт коррозионных повреждений, ликвидация сквозных дефектов.

Заключение:
В условиях рыночных механизмов хозяйствования первостепенную важность приобретает фактическое снижение затрат на ремонтно-техническое обслуживание магистральных газопроводу. Для нормальной работы специализированных ремонтных подразделений необходима разработка программ, а так же и их оснащение машинами и оборудованием, в том числе автоматическими установками размагничивания, которые позволяли бы вести ремонтно-строительные работы в любых природно-климатических условиях .


Компания НЕВА-Техника изготавливает  установки размагничивания, позволяющие выполнять качественное размагничивание труб в в полевых условиях.

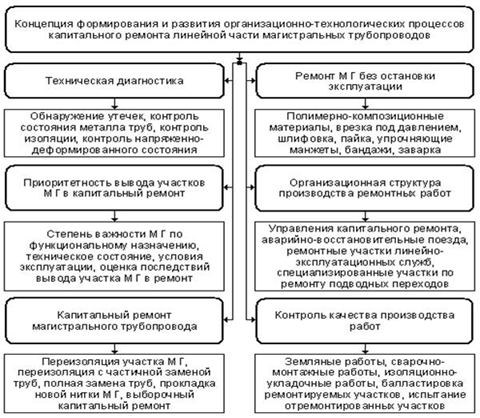

Рисунок 1

Структура основных направлений подготовки и принятия решений капитального ремонта

Рисунок 2

Критерии приоритетности вывода участков МГ в капитальный ремонт

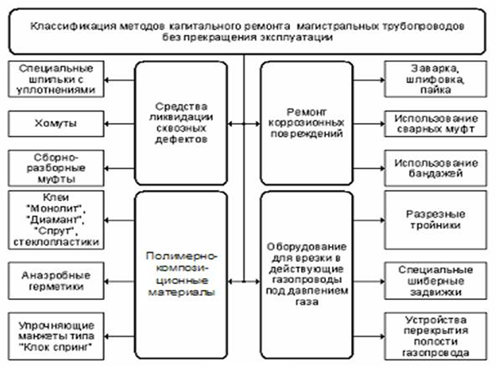

Русунок 3

Средства, применяемые в методах ремонта без прекращения эксплуатации газопроводов
