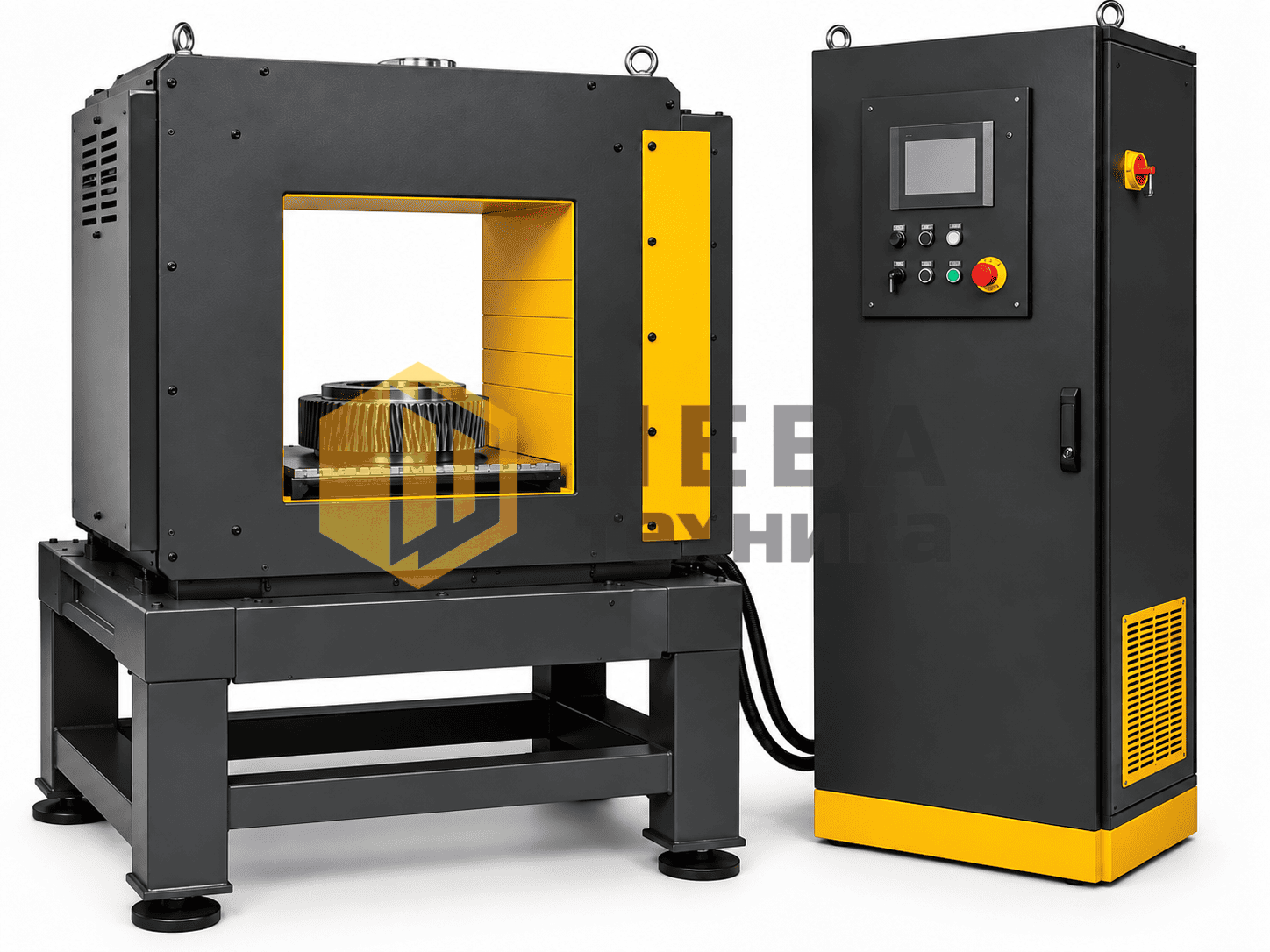

НЕВА DK — компактный промышленный соленоид для автоматического низкочастотного размагничивания толстостенных и сложнопрофильных деталей без выноса изделия из рабочего окна.
Чтобы узнать цену, заполните форму на странице, отправьте заявку на zakaz@nevatech.online
или 📞 звоните +7-812-467-92-87
Назначение и применение
Размагничивающие комплексы серии НЕВА DK-250 / DK-350 / DK-500 предназначены для автоматического размагничивания толстостенных деталей, изделий сложной формы и ферромагнитных заготовок, у которых в процессе изготовления, обработки, контроля или эксплуатации появляется остаточная намагниченность.
Комплекс применяется в машиностроении, ремонтном производстве, лабораториях неразрушающего контроля, на участках ОТК и в производственных линиях с мелкосерийной продукцией или широким сортаментом деталей. Основные задачи размагничивания: обработка после МПД, подготовка изделий к сборке, мойке, упаковке, дальнейшей мехобработке или повторному контролю.
НЕВА DK имеет три типоразмера рабочего окна соленоида: 250×250 мм, 350×350 мм и 500×400 мм. Изделие размещается внутри рабочего окна, после чего шкаф управления автоматически формирует цикл размагничивания с плавным снижением магнитного поля. Деталь не требуется выкатывать через соленоид или перемещать по длинной станине — обработка выполняется непосредственно в рабочей зоне.
Такой принцип удобен для массивных, коротких, нестандартных и сложнопрофильных деталей: подшипниковых колец, шестерён, втулок, фланцев, корпусных деталей, инструментальной оснастки, штампов, матриц, поковок и деталей после магнитопорошковой дефектоскопии.
Автоматическое размагничивание для стабильного результата
Система автоматического размагничивания выполняет полный цикл обработки непосредственно в рабочем окне соленоида. В отличие от классических схем, где результат зависит от скорости выноса детали из катушки, НЕВА DK формирует управляемое плавно затухающее магнитное поле без перемещения изделия через рабочую зону.
Это уменьшает влияние человеческого фактора: оператору не нужно выдерживать скорость перемещения, расстояние удаления или траекторию выноса детали. Процесс становится более повторяемым, а результат — более стабильным для партий однотипных изделий.
Низкая частота 0,5–2 Гц подходит для деталей, где стандартное размагничивание переменным полем промышленной частоты может быть недостаточно эффективным: при толстых стенках, массивных сечениях, сложной геометрии и выраженной остаточной намагниченности после МПД или технологического намагничивания.
Шкаф питания и управления
Шкаф питания и управления обеспечивает автоматическое выполнение цикла размагничивания, формирование плавно затухающего магнитного поля и защиту оборудования от нештатных режимов. Управление не требует сложной настройки параметров или ручного контроля скорости перемещения изделия.
- автоматическое выполнение цикла размагничивания;
- формирование плавно затухающего магнитного поля;
- контроль потребляемого тока;
- защита от короткого замыкания, перегрузок и перегрева;
- световая сигнализация перегрева;
- релейный выход сигнализации перегрева для интеграции в систему участка или внешнюю цепь контроля.
Технические характеристики
| Параметр | НЕВА DK-250 | НЕВА DK-350 | НЕВА DK-500 |
|---|---|---|---|
| Рабочее окно (Ш×В) | 250×250 мм | 350×350 мм | 500×400 мм |
| Длина соленоида | 400 мм | 500 мм | 600 мм |
| Напряжение сети питания | 220 В, 50 Гц | 220 В, 50 Гц | 220 В, 50 Гц |
| Величина размагничивающего поля, не менее | 300 А/см | 300 А/см | 300 А/см |
| Частота размагничивающего поля | 0,5–2 Гц | 0,5–2 Гц | 0,5–2 Гц |
| Режим работы | ПН 50% | ПН 50% | ПН 50% |
| Охлаждение | Воздушное, принудительное | Воздушное, принудительное | Воздушное, принудительное |
| Защита от перегрузок | Есть | Есть | Есть |
| Защита от перегрева | Есть | Есть | Есть |
| Световая сигнализация при перегреве | Есть | Есть | Есть |
| Релейный выход сигнализации при перегреве | Есть | Есть | Есть |
| Степень защиты | IP20 | IP20 | IP20 |
| Диапазон рабочих температур | от −5 до +40 °C | от −5 до +40 °C | от −5 до +40 °C |
| Габаритные размеры (Ш×В×Г) | 650×1500×500 мм | 750×1600×600 мм | 850×1750×700 мм |
| Масса, не более | 40 кг | 60 кг | 80 кг |
* Параметры могут быть изменены по техническому заданию заказчика.
Комплекс разработан для производственных участков, лабораторий НК и предприятий, которым требуется стабильное снятие остаточной намагниченности после магнитопорошкового контроля, шлифовки, мехобработки, хранения или технологического намагничивания.
Комплект поставки
- размагничивающий соленоид — 1 шт.;
- шкаф питания и управления — 1 шт.;
- сетевой кабель питания с вилкой — 1 шт.;
- рама (тумба) под соленоид — 1 шт.;
- ЗИП — 1 комплект;
- документация: паспорт, руководство, сертификат — 1 комплект.
|
Защита от перегрева
|
Да |
|
Рабочее окно
|
250х250 / 350х350 / 500х400 |
|
Назначение
|
для толстостенных изделий |
|
Размагничивающее поле
|
не менее 300 А/см |
|
Частота размагничивания
|
0,5–2 Гц |
|
Изготовитель
|
ООО “НЕВА-Техника”, РФ |
|
Охлаждение
|
воздушное принудительное |
