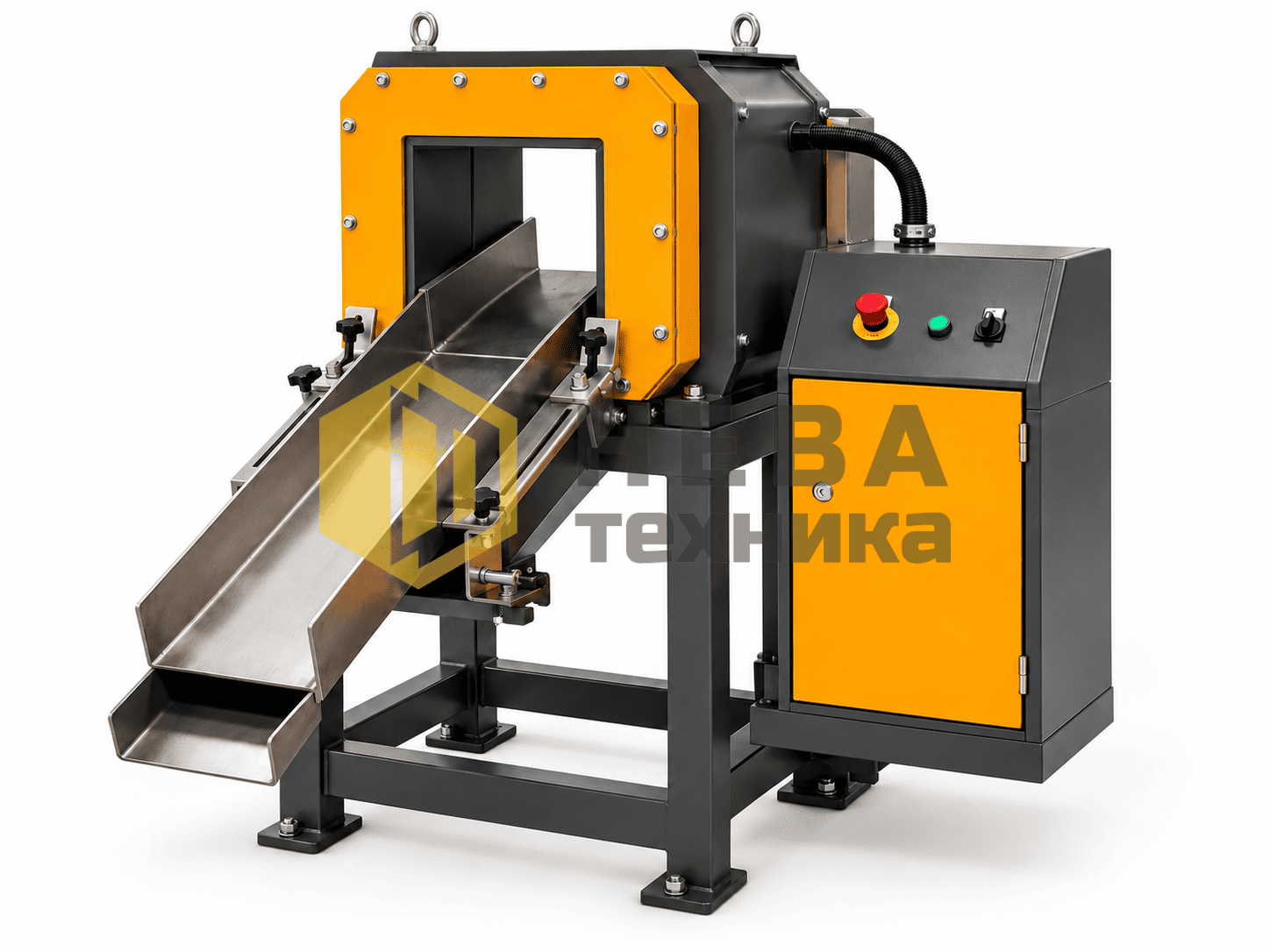

НЕВА DKBP — промышленный соленоид с наклонным регулируемым желобом для непрерывного размагничивания мелких и штучных деталей, а также сыпучих ферромагнитных материалов.
Чтобы узнать цену, заполните форму на странице, отправьте заявку на zakaz@nevatech.online
или 📞 звоните +7-812-467-92-87
Назначение комплекса
Размагничивающий комплекс НЕВА DKBP предназначен для удаления остаточной намагниченности мелких, насыпных и штучных металлических изделий: крепежа, винтов, гаек, шайб, роликов, пружин, подшипниковых элементов, штампованных деталей, мелкой оснастки, а также мелкодисперсных ферромагнитных материалов и порошков.
Обработка выполняется при прохождении изделий через рабочее окно соленоида по наклонному желобу. Детали подаются в приёмную часть, затем под действием собственного веса проходят через зону переменного магнитного поля и поступают в приёмную тару или на следующий участок производственной линии.
В отличие от настольных размагничивателей, где оператор вручную перемещает каждую партию деталей, НЕВА DKBP работает как потоковый узел. Установка поставляется готовым промышленным комплексом: соленоид, шкаф питания и управления, тумба, желоб, защита и документация.
Комплекс применяется в машиностроении, приборостроении, производстве метизов, подшипниковых элементов, пружин и штампованных изделий, а также при обработке деталей после МПД, шлифовки, мехобработки, виброобработки, галтовки, мойки и упаковки.
Размагничивание мелких и сыпучих изделий
НЕВА DKBP разработан для производств, где детали поступают партиями или потоком и должны быть быстро подготовлены к следующей операции. Остаточная намагниченность на мелких деталях приводит к слипанию, налипанию металлической пыли, стружки и абразива, затрудняет мойку, фасовку, сборку и контроль качества.
Оператор или загрузочное устройство подаёт изделия в верхнюю часть желоба. Детали проходят через рабочее окно соленоида, где на них воздействует переменное магнитное поле. При прохождении через зону поля и выходе из неё остаточная намагниченность снижается до технологически допустимого уровня.
Регулировка угла желоба позволяет подобрать фактическое время нахождения деталей в зоне воздействия: для лёгких деталей используется больший угол наклона, для тяжёлых и хорошо скользящих — меньший. Партия проходит по заданной траектории, поэтому процесс более повторяемый по сравнению с ручным размагничиванием на плите.
Почему выбирают НЕВА DKBP
- готовое решение для сыпучих деталей: соленоид поставляется с наклонным желобом, шкафом управления и рамой;
- рабочее окно 250×250 мм;
- размагничивающее поле не менее 300 А/см для крепежа, роликов, пружин, штампованных и других мелких ферромагнитных изделий;
- регулируемый угол наклона желоба от 0° до 30° для настройки скорости прохождения деталей;
- непрерывный режим работы для производственного потока;
- подача самотёком без мотор-редуктора, ленты, приводного барабана и дополнительных узлов обслуживания;
- принудительное воздушное охлаждение, защита от перегрузок и перегрева.
Параметры установки могут быть изменены по техническому заданию заказчика: длина и геометрия желоба, высота установки, исполнение рамы, логика подключения к линии и дополнительные сигналы управления.
Технические характеристики
| Параметр | НЕВА DKBP-250 |
|---|---|
| Рабочее окно (Ш×В) | 250×250 мм |
| Длина желоба | 800 мм |
| Поперечное сечение желоба | 200×50 мм |
| Регулировка угла наклона желоба относительно оси соленоида | от 0° до 30° |
| Расстояние от уровня пола до оси соленоида | 1000 мм |
| Напряжение сети питания | 220 В, 50 Гц |
| Величина размагничивающего поля, не менее | 300 А/см |
| Частота размагничивающего поля | 50 Гц |
| Режим работы | непрерывный |
| Охлаждение | воздушное, принудительное |
| Защита от перегрузок | есть |
| Защита от перегрева | есть |
| Световая сигнализация при перегреве | есть |
| Релейный выход сигнализации при перегреве | есть |
| Степень защиты | IP20 |
| Диапазон рабочих температур | от −5 до +40 °C |
| Габаритные размеры (Ш×В×Д) | 650×1200×800 мм |
| Масса, не более | 80 кг |
* Параметры могут быть изменены по техническому заданию заказчика.
Комплект поставки
- размагничивающий соленоид — 1 шт.;
- шкаф питания и управления — 1 шт.;
- сетевой кабель питания с вилкой — 1 шт.;
- рама (тумба) под соленоид — 1 шт.;
- желоб — 1 шт.;
- ЗИП — 1 комплект;
- документация: паспорт, руководство, сертификат — 1 комплект.
|
Защита от перегрева
|
Да |
|
Рабочее окно
|
250×250 мм |
|
Назначение
|
для мелких изделий |
|
Размагничивающее поле
|
не менее 300 А/см |
|
Частота размагничивания
|
50 Гц |
|
Изготовитель
|
ООО “НЕВА-Техника”, РФ |
|
Охлаждение
|
воздушное принудительное |
