Размагничивающий комплекс НЕВА DKK-M10 для крупногабаритных деталей

Назначение комплекса

НЕВА DKK-M10 предназначен для размагничивания сложных тяжёлых изделий, которые трудно или небезопасно перемещать через стационарный туннель, конвейер или каретку. Деталь остаётся неподвижной на рабочем столе, а размагничивающий соленоид перемещается вдоль изделия.

Комплекс рассчитан на обработку корпусов с поперечными размерами до 800×900 мм, длиной до 3500 мм и массой до 3000 кг. Нагрузка может быть увеличена по техническому заданию заказчика. Целевой результат — снижение остаточной намагниченности до уровня не более 2–3 Гс при правильно подобранном режиме и контроле магнитного поля после обработки.

В основе работы НЕВА DKK-M10 лежит обработка изделия знакопеременным затухающим магнитным полем пониженной частоты. Подвижный соленоид последовательно проходит вдоль неподвижной детали, поэтому остаточная намагниченность постепенно снижается по всей её длине.

Схема удобна для крупногабаритных тяжёлых деталей: оператор размещает изделие на немагнитном рабочем столе-станине, после чего обработку выполняет подвижный соленоид. Это снижает требования к погрузочно-разгрузочной оснастке, упрощает позиционирование изделия и повышает безопасность работы.

Почему выбирают НЕВА DKK-M10

• комплекс рассчитан на тяжёлые изделия, для которых конвейерные демагнитизаторы и кареточные соленоиды недостаточны по грузоподъёмности;
• рабочее окно 800×900 мм для корпусов, рам, блоков, крупногабаритных узлов и длинномерных изделий;
• длина изделия до 3,5 м: подвижный соленоид обрабатывает деталь по всей длине без её перемещения;
• низкочастотное размагничивание 0,5–2 Гц для массивных и толстостенных изделий;
• потребляемая мощность не более 20 кВт;
• применение перед электронно-лучевой сваркой, сборкой и в производствах со специальными требованиями к изделию;
• возможность адаптировать размеры стола, рабочее окно, режимы и алгоритм перемещения под конкретную деталь.

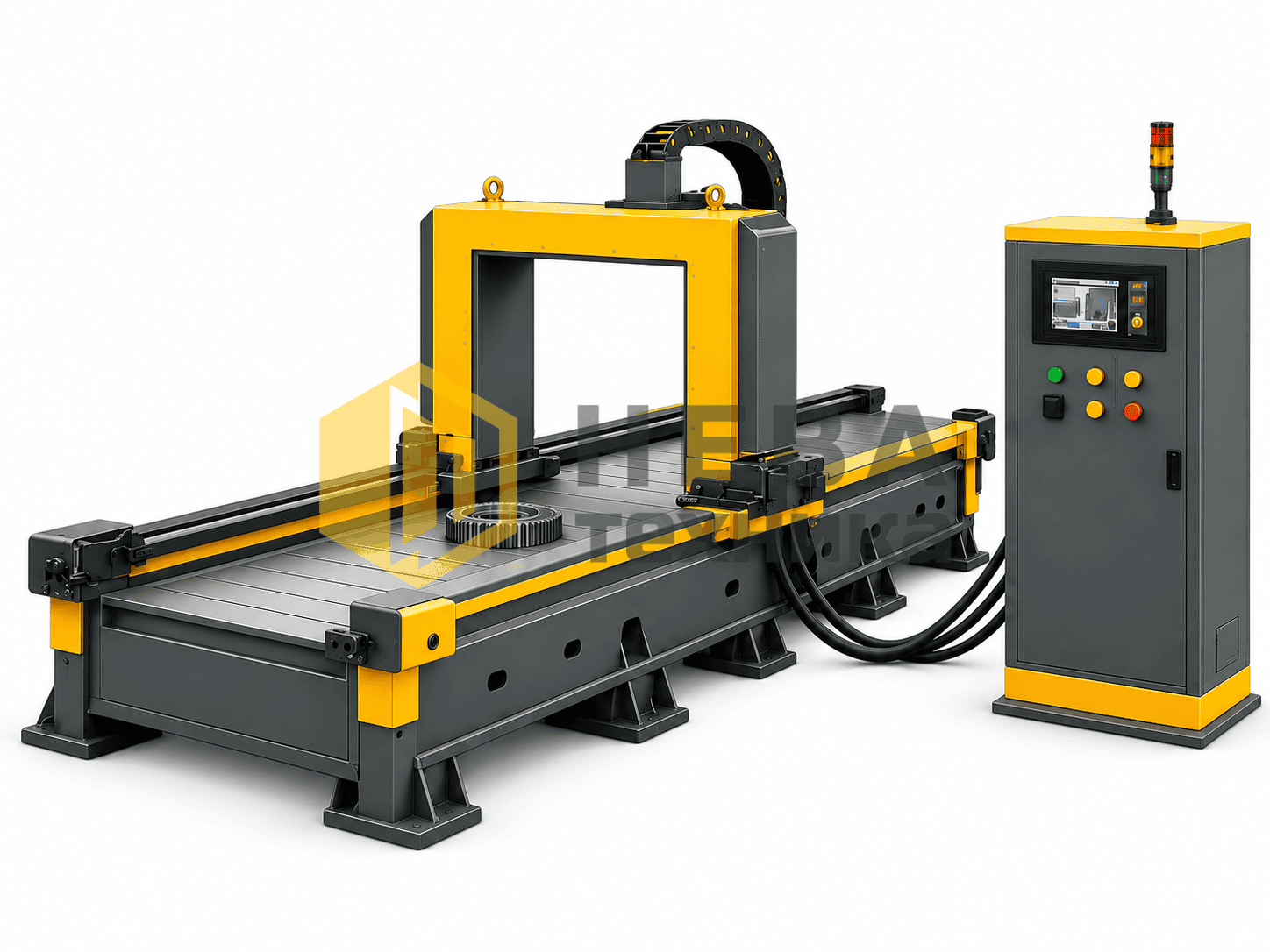

Основные узлы комплекса

1. рабочий стол из немагнитной стали — стационарное основание длиной не менее 5 м и грузоподъёмностью до 3000 кг;
2. подвижный размагничивающий соленоид — формирует знакопеременное магнитное поле для обработки изделия по всей длине;
3. система перемещения соленоида вдоль стола — обеспечивает контролируемый проход рабочей зоны вдоль неподвижной детали;
4. шкаф питания и управления — задаёт режим размагничивания, управляет циклом обработки и контролирует защиту оборудования;
5. комплект ЗИП и эксплуатационная документация — для ввода комплекса в работу и обслуживания на производственной площадке.
