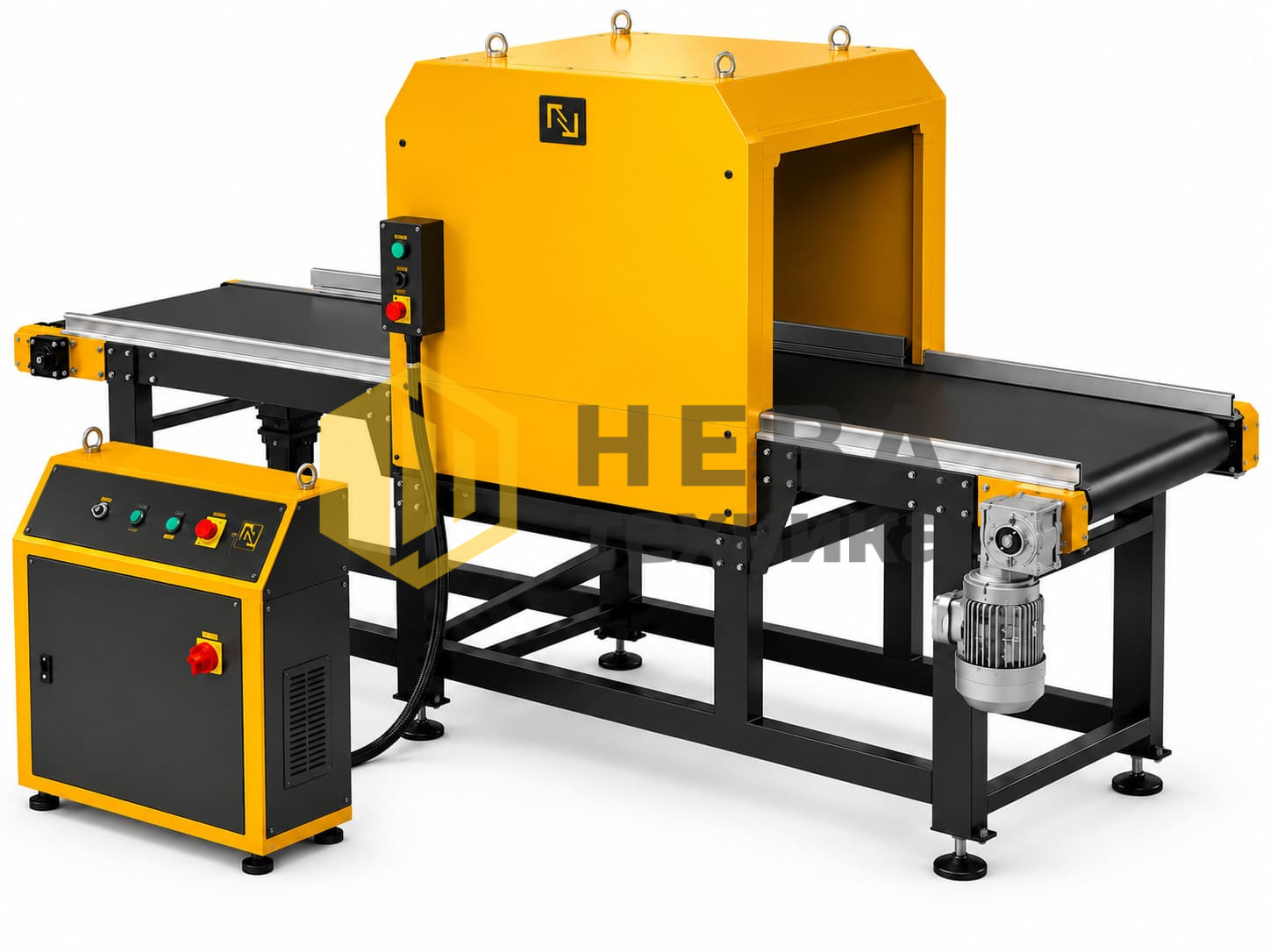

НЕВА DKK — конвейерный размагничивающий комплекс для серийного и потокового снятия остаточной намагниченности с деталей в автоматизированном производственном процессе.
Чтобы узнать цену, заполните форму на странице, отправьте заявку на zakaz@nevatech.online
или 📞 звоните +7-812-467-92-87
Назначение комплекса
Размагничивающий комплекс конвейерного типа серии НЕВА DKK предназначен для потокового размагничивания деталей после магнитопорошкового контроля, шлифовки, механической обработки, сварки, транспортировки или других процессов, связанных с появлением остаточной намагниченности.
Установка рассчитана на работу в составе производственного участка или технологической линии, где важны повторяемость процесса и минимальное участие оператора. Детали подаются через рабочее окно соленоида на конвейере, проходят через зону переменного магнитного поля и на выходе получают сниженный уровень остаточной намагниченности до 2–3 Гс.
Ключевое отличие НЕВА DKK от многих типовых туннельных и конвейерных демагнитизаторов — низкочастотный режим размагничивающего поля 0,5–2 Гц. Такой режим подходит для массивных, толстостенных и сложнопрофильных деталей, где стандартная промышленная частота может давать недостаточную глубину воздействия.
Линейка НЕВА DKK включает три типоразмера: DKK-250, DKK-350 и DKK-500. Это позволяет подобрать оборудование под размер детали, требуемую ширину конвейерной ленты, грузоподъёмность и производственный сценарий. В максимальном стандартном исполнении комплекс имеет рабочее окно 500 × 350 мм и грузоподъёмность конвейера до 150 кг.
При необходимости параметры установки могут быть изменены по техническому заданию заказчика.
НЕВА DKK применяется в машиностроении, металлообработке, на участках МПД, в ОТК, ремонтных службах, серийном производстве подшипников, валов, втулок, роторов, шестерён, рабочих колёс, деталей насосов, компрессоров и других ферромагнитных изделий.
Почему стоит выбрать комплекс конвейерного типа серии НЕВА DKK?
- Низкочастотное размагничивание 0,5–2 Гц для толстостенных и массивных изделий, требующих более глубокого воздействия на объём детали.
- Рабочее окно до 500 × 350 мм для компактных и более крупных заготовок, узлов и изделий сложной формы.
- Непрерывный режим работы для серийного производства и интеграции в производственные линии.
- Питание 220 В, 50 Гц для простого подключения на большинстве производственных участков.
- Регулирование параметров размагничивания для стабильного удаления остаточной намагниченности при движении детали через рабочее окно.
- Возможность интеграции с системами автоматизации и контроля производственной линии.
- Защита от короткого замыкания и перегрева с автоматическим отключением питания.
- Световая сигнализация и релейный выход при перегреве для подключения к внешней системе контроля.
Потоковое размагничивание
В комплексе НЕВА DKK деталь проходит через рабочее окно соленоида с заданной скоростью. В зоне соленоида создаётся переменное магнитное поле, которое воздействует на изделие и снижает остаточную намагниченность. Конвейерная подача обеспечивает одинаковую траекторию движения и повторяемое время нахождения детали в рабочей зоне.
Для производственного участка это означает стабильный технологический процесс: оператору не нужно вручную перемещать каждую деталь через соленоид, а результат меньше зависит от скорости и опыта конкретного сотрудника. Такое исполнение особенно удобно для серийных деталей, подшипников, валов, втулок, шестерён и других изделий, которые проходят размагничивание после МПД, мехобработки, шлифовки или операций с магнитной оснасткой.
По запросу комплекс НЕВА DKK может быть адаптирован под требования линии: направление подачи, высоту конвейера, длину транспортной части, ширину и тип ленты, дополнительные ограждения, датчики, световую сигнализацию и интерфейсы связи со шкафом управления линии.
Технические характеристики
| Параметр | НЕВА DKK-250 | НЕВА DKK-350 | НЕВА DKK-500 |
|---|---|---|---|
| Внутреннее окно соленоида (Ш × В) | 250 × 250 мм | 350 × 350 мм | 500 × 400 мм |
| Рабочее окно соленоида (Ш × В) | 250 × 200 мм | 350 × 300 мм | 500 × 350 мм |
| Напряжение сети питания | 220 В, 50 Гц | 220 В, 50 Гц | 220 В, 50 Гц |
| Величина размагничивающего поля, не менее | 300 А/см | 300 А/см | 300 А/см |
| Частота размагничивающего поля | 0,5–2 Гц | 0,5–2 Гц | 0,5–2 Гц |
| Ширина конвейерной ленты | 220 мм | 320 мм | 470 мм |
| Длина конвейера | 2 000 мм | 2 500 мм | 3 000 мм |
| Высота конвейера от уровня пола | 800 мм | 800 мм | 800 мм |
| Грузоподъёмность конвейера | 50 кг | 100 кг | 150 кг |
| Режим работы | Непрерывный | Непрерывный | Непрерывный |
| Охлаждение | Воздушное, принудительное | Воздушное, принудительное | Воздушное, принудительное |
| Защита от перегрузок | Есть | Есть | Есть |
| Защита от перегрева | Есть | Есть | Есть |
| Световая сигнализация при перегреве | Есть | Есть | Есть |
| Релейный выход при перегреве | Есть | Есть | Есть |
| Степень защиты | IP20 | IP20 | IP20 |
| Диапазон рабочих температур | от −5 до +40 °C | от −5 до +40 °C | от −5 до +40 °C |
| Габаритные размеры (Ш × В × Г) | 650 × 1 500 × 2 000 мм | 750 × 1 600 × 2 500 мм | 850 × 1 750 × 3 000 мм |
| Масса, не более | 70 кг | 120 кг | 160 кг |
Параметры могут быть изменены по техническому заданию заказчика.
Размагничивающий комплекс конвейерного типа НЕВА DKK — промышленное решение для предприятий, которым требуется не разовая операция, а стабильный потоковый процесс размагничивания. Комплекс подходит для установки на участке МПД, после шлифовки, мехобработки, применения магнитной оснастки, перед мойкой или сборкой деталей.
Комплект поставки
- Размагничивающий соленоид — 1 шт.
- Шкаф питания и управления — 1 шт.
- Сетевой кабель питания с вилкой — 1 шт.
- Рама (тумба) под соленоид — 1 шт.
- Конвейер — 1 шт.
- ЗИП — 1 комплект.
- Документация (паспорт-руководство, сертификат) — 1 комплект.
|
Защита от перегрева
|
Да |
|
Рабочее окно
|
250×200 / 350×300 / 500×350 мм |
|
Назначение
|
для массивных изделий |
|
Частота размагничивания
|
0,5–2 Гц |
|
Изготовитель
|
ООО “НЕВА-Техника”, РФ |
|
Охлаждение
|
воздушное принудительное |
