Размагничивание шестерён, звёздочек, колец и зубчатых деталей

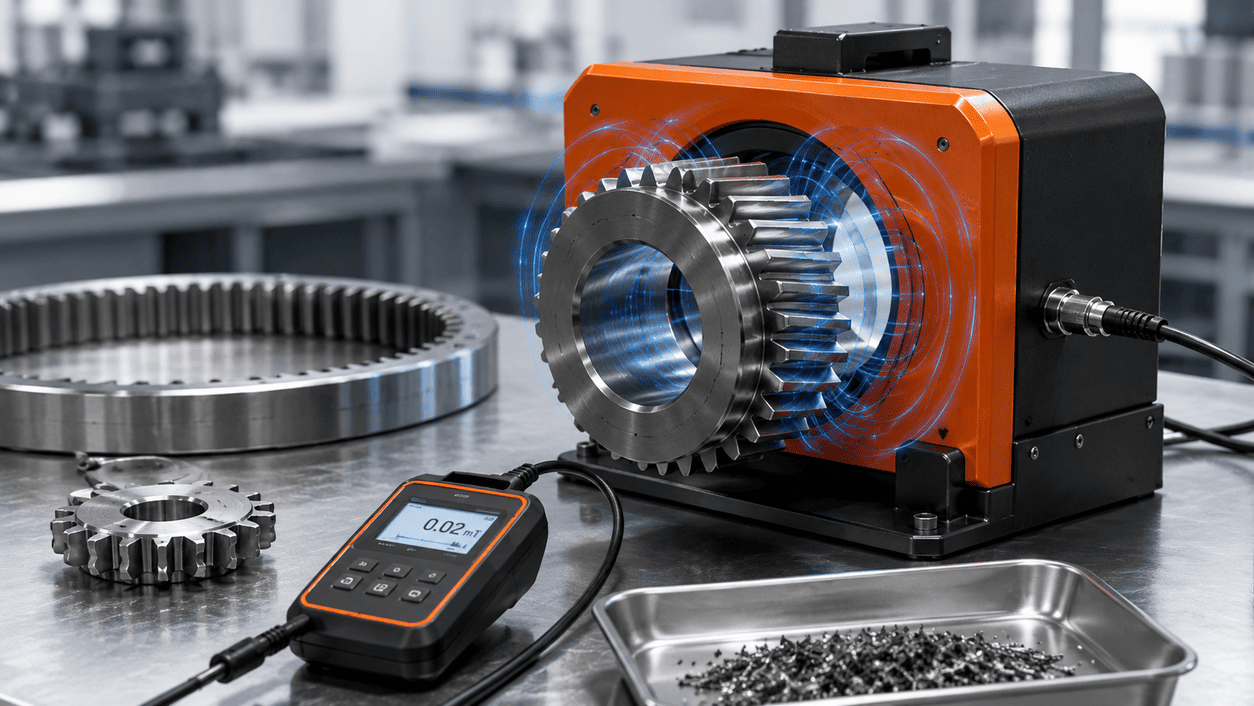

Размагничивание шестерён, звёздочек, колец и зубчатых деталей требуется, когда после мехобработки, шлифовки, магнитопорошкового контроля, магнитной оснастки или хранения на изделии сохраняется остаточная намагниченность.

Для зубчатых деталей это особенно важно: магнитное поле может концентрироваться на вершинах зубьев, во впадинах, на торцах, кромках, шпоночных пазах, отверстиях и переходах сечения. Из-за этого на детали удерживаются металлическая пыль, стружка, абразив и продукты износа.

Где возникает проблема

• зубофрезерования;
• зубошлифования;
• токарной и фрезерной обработки;
• шлифования торцов и посадочных поверхностей;
• магнитопорошкового контроля;
• работы на магнитной плите или с магнитной оснасткой;
• контакта с магнитными захватами;
• термообработки и последующей обработки;
• хранения рядом с намагниченными деталями или электрооборудованием;
• транспортировки в общей таре с другими ферромагнитными изделиями.

Проблема может проявляться как на отдельных небольших шестернях, так и на крупных зубчатых колёсах, звёздочках, венцах, кольцах, муфтах и элементах передач.

Чем мешает остаточная намагниченность

Для зубчатых деталей остаточное поле опасно тем, что удерживает ферромагнитные частицы в рабочих зонах.

• налипанию стружки и металлической пыли;
• удержанию абразива после шлифовки;
• загрязнению зубьев и межзубовых впадин;
• ухудшению качества мойки;
• слипанию деталей в таре;
• проблемам при сборке редукторов и передач;
• ускоренному износу зубчатого зацепления;
• загрязнению посадочных поверхностей;
• ошибкам при автоматическом контроле;
• дефектам при нанесении покрытий;
• снижению стабильности работы узла.

Даже если шестерня выглядит чистой, мелкие частицы могут оставаться во впадинах зубьев, у торцов, в отверстиях и на кромках. При дальнейшей сборке эти частицы могут попадать в зону трения и ускорять износ.

Почему зубчатые детали сложно размагничивать

Шестерня или звёздочка — это деталь со сложной геометрией. В ней много зон, где магнитное поле может усиливаться локально.

• высота и форма зубьев;
• межзубовые впадины;
• наружный и внутренний диаметр;
• торцы;
• отверстия;
• шпоночные пазы;
• ступицы;
• переходы толщины;
• кромки и острые выступы;
• материал и термообработка;
• состояние поверхности после шлифования.

Особенно проблемные зоны — это вершины зубьев, впадины, торцы и внутренние кромки. Именно там чаще всего удерживаются стружка, абразив и металлическая пыль.

У колец и зубчатых венцов дополнительно важна форма замкнутого контура. Магнитное поле может распределяться неравномерно по окружности, поэтому измерять такую деталь в одной точке недостаточно.

Как понять, что деталь намагничена

• после обработки на зубьях остаётся металлическая пыль;
• стружка удерживается во впадинах;
• после мойки детали остаются загрязнёнными;
• шестерни слипаются между собой;
• абразив плохо удаляется после шлифования;
• на торцах и кромках остаются частицы;
• автоматическая подача работает нестабильно;
• контроль чистоты показывает разные результаты по партии;
• при повторном измерении поле отличается на разных участках детали.

Если такие признаки повторяются, нужно измерить остаточное магнитное поле и определить зоны его концентрации.

Как измерять остаточное поле

Измерение выполняют магнитометром, гауссметром или тесламетром с датчиком Холла.

• вершины зубьев;
• межзубовые впадины;
• торцы;
• наружную кромку;
• внутреннюю кромку;
• посадочное отверстие;
• шпоночный паз;
• ступицу;
• переходы толщины;
• зоны после шлифования;
• места, где удерживается стружка или абразив.

Для зубчатых венцов и колец желательно измерять поле по окружности в нескольких точках. Это позволяет найти локальные зоны повышенной намагниченности, которые можно пропустить при одиночном замере.

Почему одного измерения недостаточно

У зубчатых деталей поле редко распределено равномерно. На гладком торце значение может быть допустимым, а во впадине зуба или у внутренней кромки — повышенным.

• на вершинах зубьев;
• во впадинах;
• возле шпоночного паза;
• на внутреннем отверстии;
• на острых кромках;
• у ступицы;
• на переходах толщины;
• после зубошлифования;
• в местах контакта с магнитной оснасткой.

Поэтому задача измерения — не получить среднее значение, а найти проблемные зоны, где частицы реально удерживаются на детали.

Какой метод размагничивания подходит

Метод зависит от размера детали, массы, материала, геометрии и требуемой производительности.

1. Для небольших шестерён, звёздочек и колец

Подходят настольные демагнитизаторы или компактные проходные соленоиды. Это рациональное решение для небольших деталей, ремонтных участков, ОТК и малых партий.

2. Для серийной обработки

Если детали идут потоком, лучше использовать проходной соленоид или конвейерный комплекс. Детали проходят через рабочее окно, а процесс становится более повторяемым и меньше зависит от оператора.

3. Для мелких деталей в партиях

Если шестерни, шайбы, кольца, ролики или элементы передач идут насыпью, в кассете или таре, нужно учитывать объём загрузки. В таких случаях может применяться решение с желобом или специально подобранный соленоид под поток мелких деталей.

4. Для крупных и массивных зубчатых колёс

Для больших шестерён, зубчатых венцов, массивных колец и закалённых деталей может потребоваться низкочастотное размагничивание. Такой режим лучше подходит для массивных сечений, где стандартное поле может действовать недостаточно глубоко.

5. Для тяжёлых деталей

Если зубчатое колесо или кольцо сложно переносить вручную, удобнее использовать комплекс с тележкой или специальную оснастку для подачи детали через рабочее окно соленоида.

6. Для крупногабаритных изделий

Если деталь слишком тяжёлая или её невозможно перемещать через стационарный соленоид, применяют индивидуальное решение или выездное размагничивание на месте.

Какое оборудование НЕВА-Техника подходит

НЕВА DK

Подходит для шестерён, колец, втулок, фланцев, ступиц и других массивных деталей, которые можно разместить в рабочем окне соленоида. Комплекс выполняет автоматический цикл размагничивания без ручного выноса изделия.

НЕВА DKBP

Подходит для мелких шестерён, звёздочек, колец, роликов, шайб и других небольших ферромагнитных изделий, которые можно подавать через соленоид по наклонному желобу. Решение удобно для потоковой обработки мелких деталей.

НЕВА DKK

Подходит для потокового размагничивания деталей на конвейере. Это решение целесообразно для серийного производства, где важны повторяемость, скорость и минимальное участие оператора.

НЕВА DKM

Подходит для тяжёлых зубчатых колёс, валов с зубчатыми участками, крупных колец и деталей, которые удобнее перемещать через соленоид на ручной тележке.

НЕВА DKK-M10

Подходит для крупногабаритных и тяжёлых зубчатых деталей, которые сложно перемещать через стационарный соленоид. В этом случае деталь остаётся неподвижной, а соленоид перемещается вдоль изделия.

Индивидуальные решения

Для нестандартных зубчатых венцов, крупных колец, массивных шестерён и деталей сложной формы возможно проектирование комплекса под техническое задание: по размеру, массе, уровню остаточного поля и производительности.

Когда нужен выезд специалиста

• шестерня или зубчатое колесо установлены в крупный узел;
• деталь невозможно доставить на участок размагничивания;
• изделие слишком тяжёлое или крупногабаритное;
• простой оборудования слишком дорогой;
• проблема проявляется только после сборки;
• нужно измерить поле на месте эксплуатации;
• требуется подобрать режим перед покупкой оборудования;
• необходимо проверить результат на реальной детали.

Выезд особенно актуален для крупных редукторов, зубчатых венцов, муфт, приводных узлов, промышленных машин и оборудования, где демонтаж или транспортировка затруднены.

Какие данные нужны для подбора решения

• тип детали: шестерня, звёздочка, кольцо, венец, муфта;
• наружный и внутренний диаметр;
• ширину;
• массу;
• материал и термообработку;
• тип зубьев и геометрию;
• наличие шпоночных пазов, отверстий и ступицы;
• исходное остаточное поле;
• требуемое поле после обработки;
• где именно удерживается стружка, пыль или абразив;
• следующую операцию: мойка, сборка, контроль, упаковка, покрытие;
• требуемую производительность;
• фото или чертёж изделия;
• условия участка и доступное питание.
